Velikostí modulu dotykových vypínačů a zásuvek

Rozměry rámečků a panelů dotykových vypínačů WELAIK:

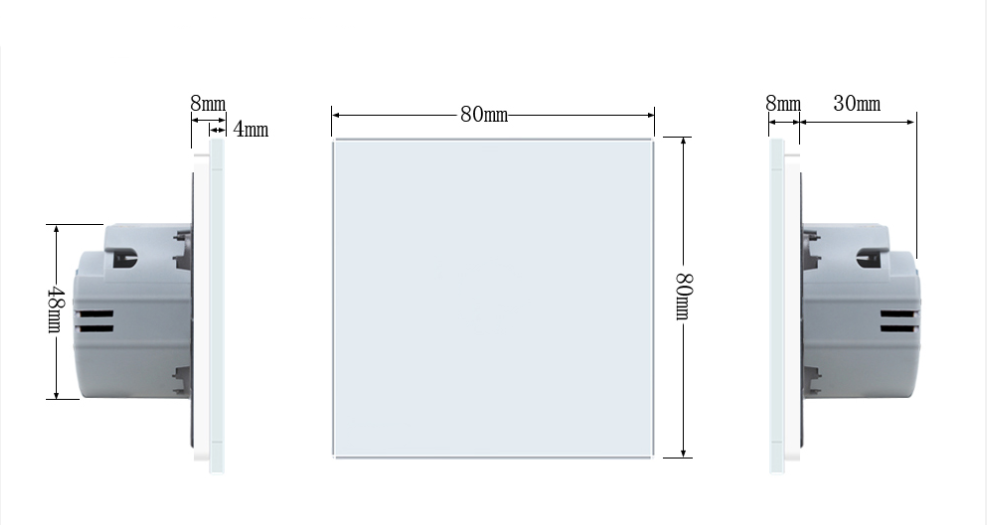

Krycí rozměry rámečků a panelů: 80 mm × 80 mm.

Délky vícenásobných rámečků a panelů jsou vždy součtem modulové velikosti a rozteče instalačních krabic (71 mm) - tedy:

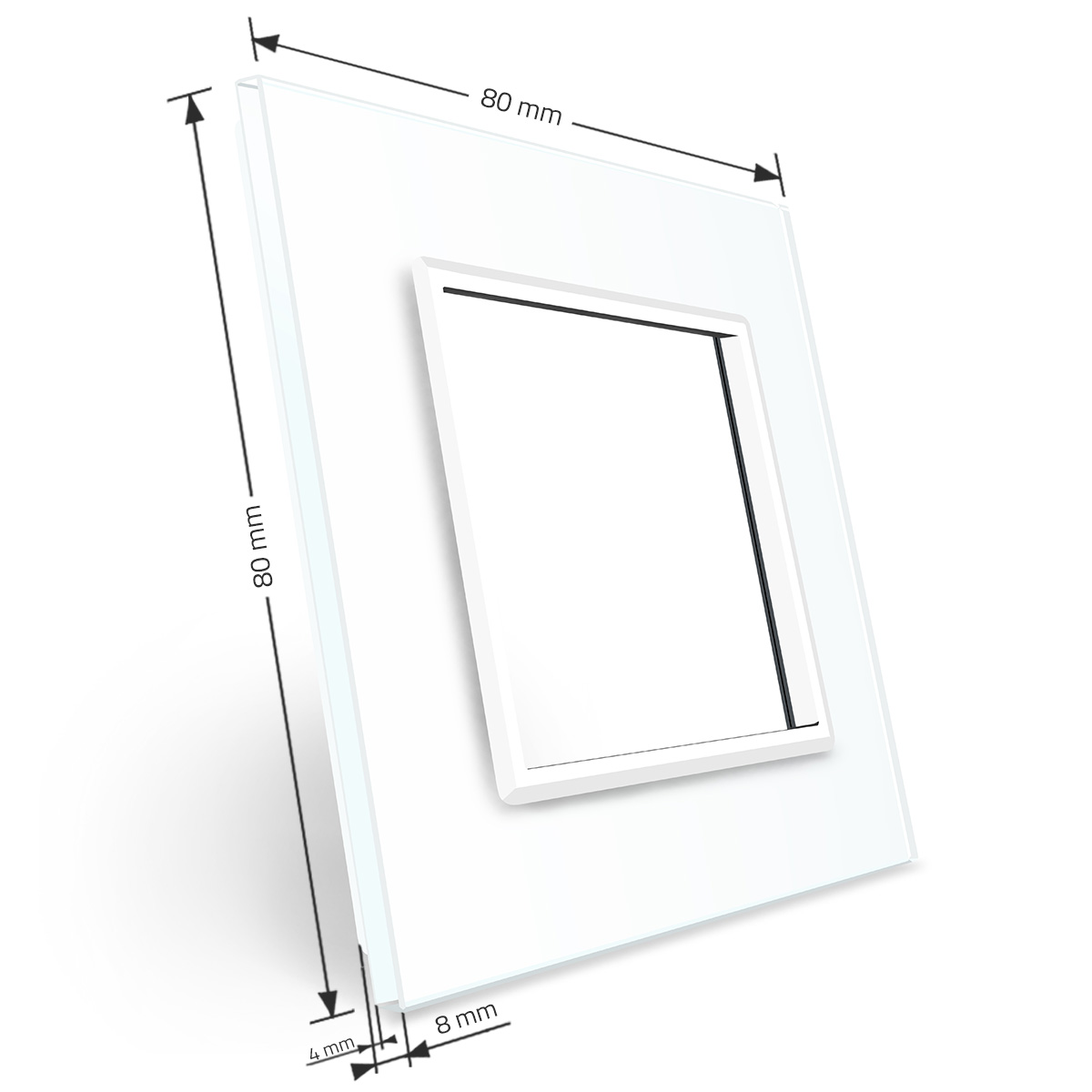

Jednoduchý rámeček - 80 mm × 80 mm.

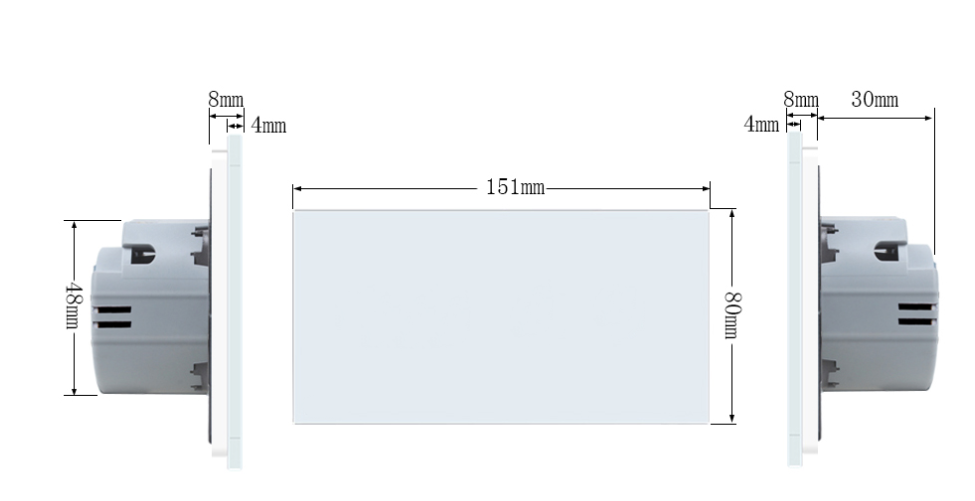

Dvojrámeček má délku 151 mm (80+71)

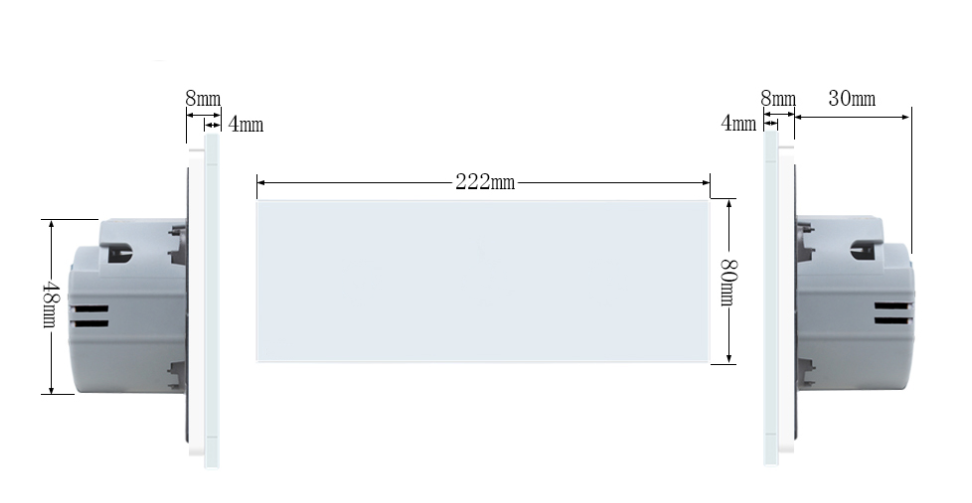

Trojrámeček má délku 222 mm (80+71+71),

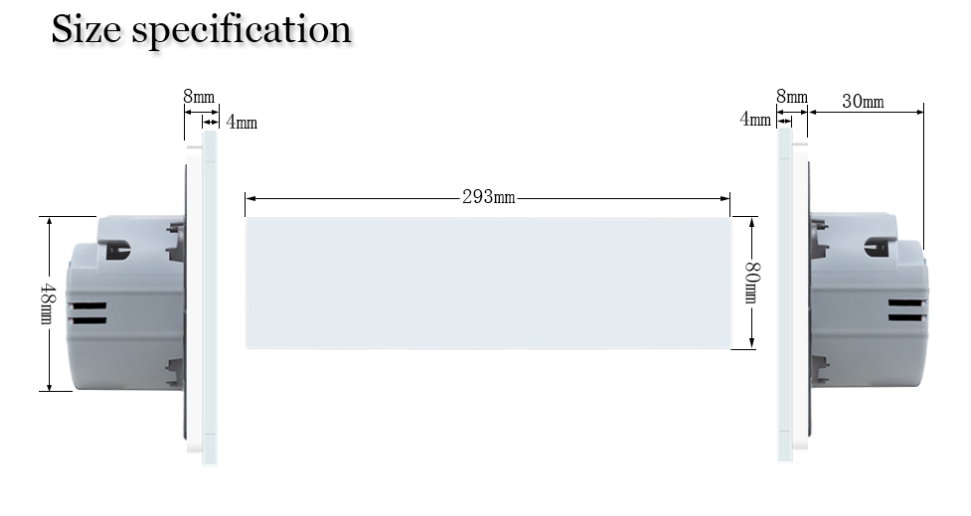

Čtyřrámeček má délku 293 mm (80+71+71+71)

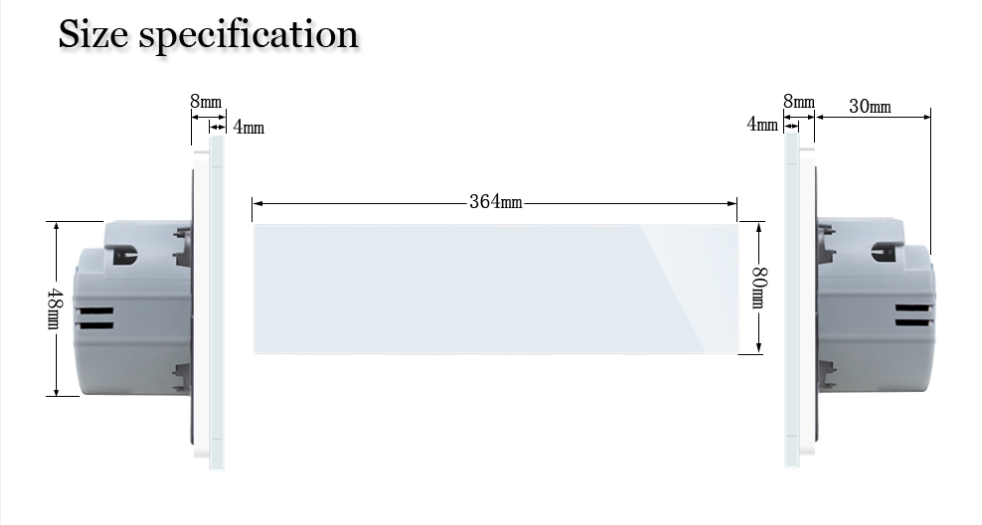

Pětirámeček má délku 364 mm (80+71+71+71+71)

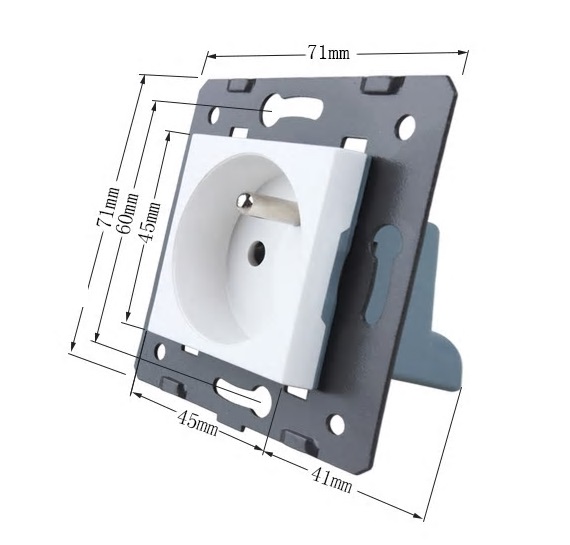

Rozteč montážních šroubů modulů vypínačů a zásuvek je 60 mm, hloubka je cca 30 mm.

Všechny produkty v naší nabídce jsou určené pro běžné, standardní instalační krabice, například typu KU68, atp..
